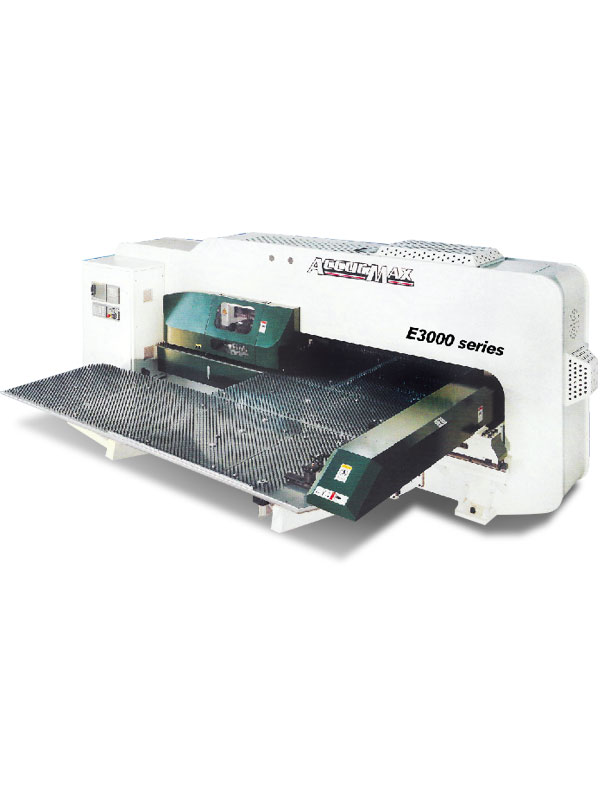

ACCUR MAX E3000 全伺服轉塔沖床
-
E3000
CNCKAD支持數控沖床全過程的CNC操作,從三維零件輸入、CAD繪圖、自動/手動套裁、自動/手動添加模具、產生NC代碼、機床加工模擬、NC代碼與機床間的上傳/下載、生成加工報告等自動完成。可選全球多國語言、介面友好、易學易用。
● 採用FANUC 0i-PD專業的沖床控制系統。
● 10.4"彩色TFT屏幕,中英文切換。
● 具良好的MMC人機對話功能。
● 故障診斷及報警功能,在線G代碼編程,支持CAD/CAM離線編程。
● 強大的沖壓專家數據庫,RS232標準接口有利於支持網路傳輸。
● 為鈑金製造客戶提供全套的CAD/CAM解決方案。

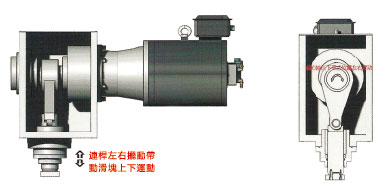

滑塊採用伺服電機直驅,曲柄連桿機構冲壓力20~30噸,;適於6mm以下碳鋼板冲壓行程無段調速,定義任意壓力曲線。
滑塊程 | 36mm |
冲孔頻率 | 750次/ 分(板厚1mm、步距1mm、沖程4mm、雙擺 |
打標速度 | 1600次/ 分 |
一次冲孔最大直徑 | 88.9 mm |
模位數 | 32(A工位16、B工位12、C工位2、D工位2) |
旋轉工位 | D工位2個, 可使用多子模 可選擇第三個度D工位 |
數控系統 | FANUC OI-PD |
冲孔精度 | ±0.10mm |
X軸最大移動速度 | 120m/min |
Y軸最大移動速度 | 70m/min |
控制軸數 | X、Y軸連動,A、T、C 軸控制 |
空氣壓力 | 0.5~0.6 Mpa |
機器額定功率 | 20/30kW |

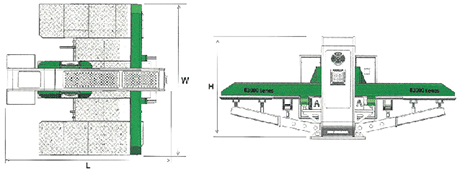

外型尺寸(長×高×寬) | 5850mm×2200mm×5120mm E3000/1500 |
● 分度工位南,直連驅動.旋轉模,採雙導程蝸輪蝸桿,標準配置二個D工位。
● 厚轉塔結構,S50C優質鍛打材料,6軸聯動,一次裝夾加工,精度優越。
● FANUC OI-PD 沖床數控,全套CAD/CAM解決方案。
